Shenzhen Photon Broadband Technology Co., Ltd. -ONU -1GE+3FE+CATV XPON ONU

1GE+3FE+CATV XPON ONU

尺寸(mm)：130x110x30(长*宽*高)
重量：0.32Kg

咨询

特征
规格
应用
视频

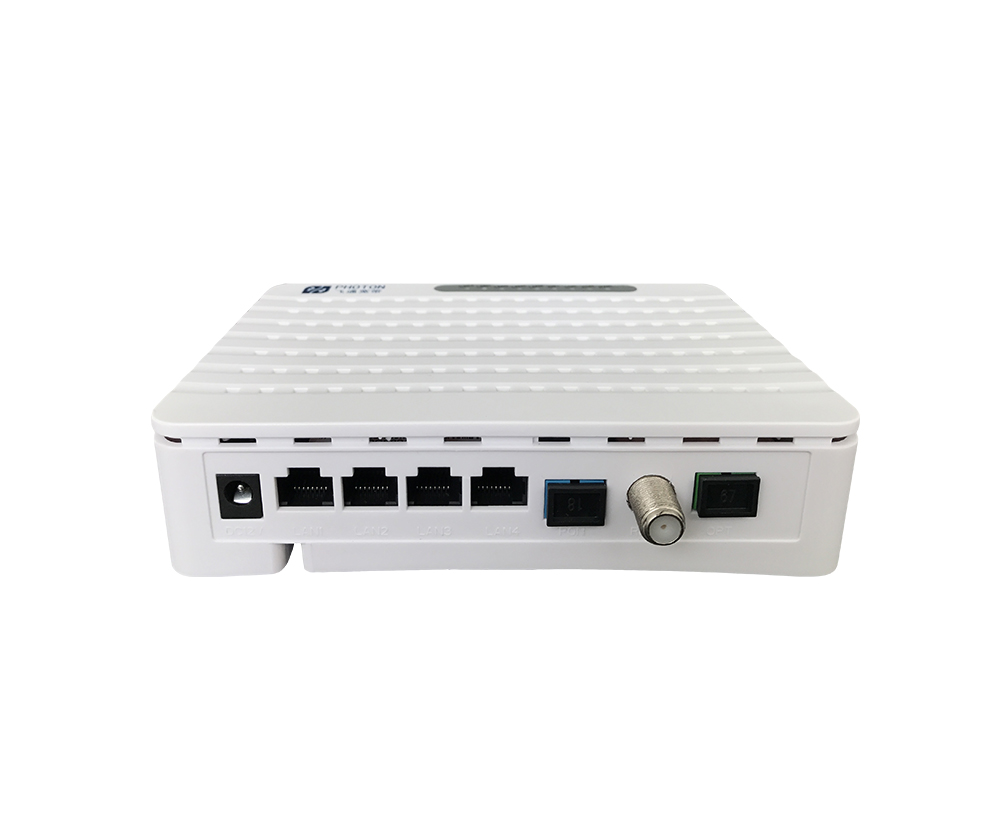

1GE+3FE+CATV XPON ONU

PTF2234-D

1. 产品描述

FIBERWAYPTF2234-D 是1GE+3FE/4GE+CATV XPON（GPON、EPON）二合一 ONU。专为满足电信网运营商或有线运营商的三网合一业务需求而设计，内置CATV光接收模块，有单纤和双纤两种形态。广泛应用于FTTO（办公室）、FTTD（桌面）、FTTH（家庭）宽带接入需求。它基于成熟的GPON和千兆EPON技术，具有高性价比、稳定、高性价比、高可靠性、易管理、配置灵活和良好的服务质量（QoS）保证。完全符合ITU-T G.984.x、IEEE802.3ah等GPON和EPON技术规范和中国电信GPON/EPON设备技术要求。双模ONU可自动检测OLT并切换PON模式，可作为GPON或EPON使用。它还可以适用于较宽的温度环境，并且还具有强大的防火墙功能。

2. 特点:

Ø 内置专用CATV光接收模块，接收电视信号

Ø 桥接和路由模式可设置

Ø 双模ONU兼容流行的EPON和GPON OLT

Ø 支持环路检测、IGMP、IGMP Snooping

Ø 802.1Q VLAN、QinQ、Cos、DSCP、QoS服务优先级

Ø 支持端口速度，支持风暴抑制

Ø 支持Telnet、CLI、OMCI/OAM和Web管理

Ø 支持NAT、防火墙功能

Ø 支持远程软件升级

描述	单位	规格
PON 标准		EPON IEEE802.3ah, GPON ITU-T G.984.x
PON光接口		SC/PC 接口,1 PON 接口(EPON PX20+，GPON Class B+) 接收灵敏度≤-28dBm 发射光功率: 0~+4dBm 传输距离: 20KM
速率	Gbps	GPON: 上行 1.25Gbps, 下行 2.5Gbps; EPON: 双向 1.25Gbps
波长	nm	Tx1310, Rx 1490
网口	data	3个百兆 10/100Mbps 1个千兆 10/100/1000Mbps 自动自适应以太网接口，全/半双工，RJ45接口
指示灯	LED	PWR, PON, REG, GE, FE1~3
工作温度	℃	-5 ~ +55
储存温度	℃	-30 ~ +60
湿度	%	10~90(无冷凝)
电源	V	DC 12V, 0.5A 适配器
功耗	W	≤6
尺寸	mm	130mm×110mm×30mm(长×宽×高)
重量	Kg	0.32

CATV参数

描述	单位	规格
光接口		SC/APC
输入光功率	dBm	-18~ +2
光反射损耗	dB	≥45
波长	nm	1550 ±10
射频输出接口	F	英制或公制
射频带宽	MHz	47～1000
斜率	dB	0~2 (47～1003MHz)
射频阻抗	Ω	75
射频输出反射损耗	dB	≥14
输出电平	dBuV	76±2（@-15~0dBm）
AGC 范围	dBm	0 ~ -15
C/N	dB	≥47 @-7dBm
CTB	dB	≥60 @-7dBm
CSO	dB	≥60 @-7dBm
MER	dB	≥35 @-10dBm
