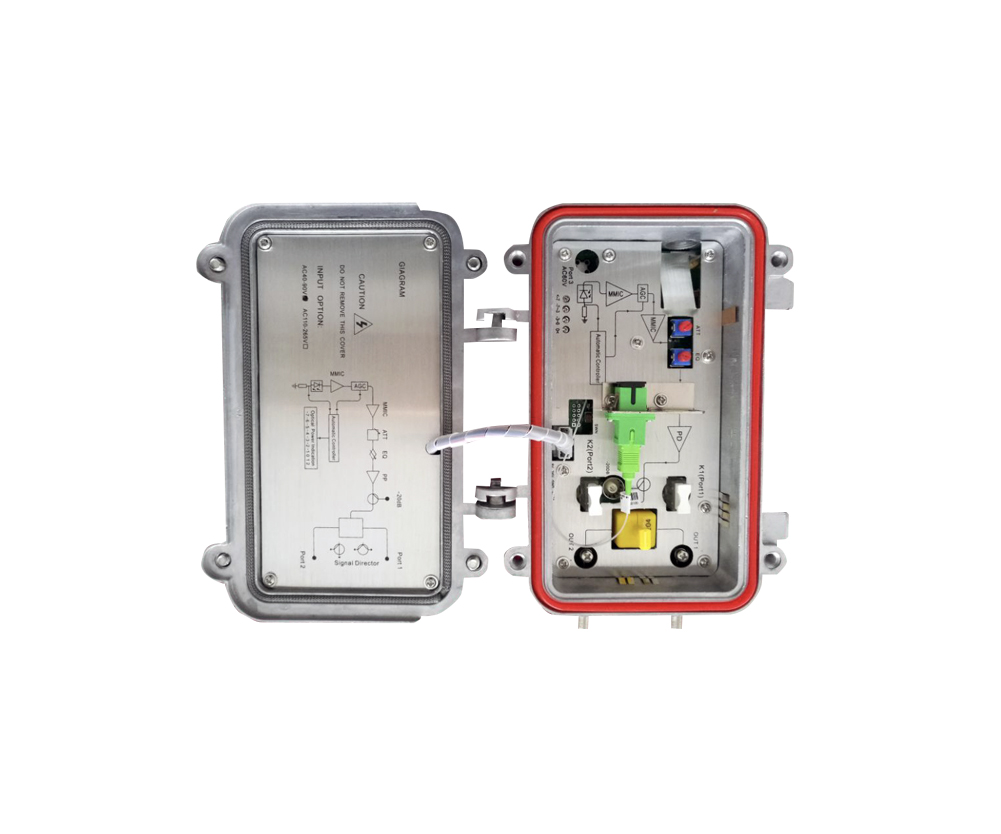

Mini receptor óptico FTTB
Descripción:
El nodo óptico PTR3232E es un nodo óptico compacto y rentable especialmente diseñado para la utilización de volumen de la aplicación FTTB. que puede lograr la actualización de la red unidireccional, además, puede ofrecer un transpondedor IP para el sistema de administración de red que permite el monitoreo distante. El uso del amplificador de arseniuro de galio (GaAs) mejora las distorsiones CTB, CSO. El módulo de alimentación de 60 VCA o 220 VCA es opcional.
Caracteristicas:
1、 Ancho de banda de 1、870MHz / 1 GHz
2、 dos salidas pasivas para salida de señal RF o una salida activa
3 、 Nivel de salida hasta 104dBuV para dos puertos, 108dBuV para un puerto con AGC óptico (-7 ~ -1dBm)
4 、 Módulo de potencia individual con opción de 60VAC o 220VAC
5 、 Ecualizador continuamente ajustable
|
Artículos |
Unidad |
Valor |
Nota |
|
|
|
Especificación óptica (camino hacia adelante) |
|
||||
|
Longitud de onda |
Nuevo Méjico |
1100~1600 |
|
|
|
|
Rango de recepción óptica P |
dBm |
-7~+2 |
|
|
|
|
Gama AGC |
dBm |
-7~-1 |
|
|
|
|
Punto de prueba de potencia de entrada óptica |
V / mW |
1 |
|
|
|
|
Responsividad |
A/W |
0.85/0.95 |
1310nm / 1550nm |
|
|
|
ruido |
pA / Hz |
<8 |
|
|
|
|
Pérdida de alquiler óptica |
dB |
≥45 |
|
|
|
|
Especificación de RF (ruta de avance) |
|
||||
|
Banda ancha |
megahercio |
45~1003 |
Sin diplex |
||
|
llanura |
dB |
≤±0.75 |
|
||
|
Pendiente |
dB |
0~1 |
|
||
|
Nivel de salida |
dBμV |
1*108 |
4% OMI, recibe -1dBm |
||
|
2*104 |
|||||
|
Monitorear el nivel de puntos |
dB |
-20±1.5 |
Desde a puertos de salida |
||
|
Pérdida de retorno |
dB |
≥16 (45 ~ 870 MHz) ≥14 (870 ~ 1000 MHz) |
|
||
|
Impedancia |
|
75 |
|
||
|
CNR |
dB |
≥51 |
Condición de prueba: recepción óptica de -1 dBm, transmisor óptico PHOTON, fibra de 10 km, 4% OMI, portadora 59 PAL CW. |
||
|
CSO |
dBc |
≥60 |
|||
|
CTB |
dBc |
≥65 |
|||
|
Oleada |
V/A |
6000/3000 |
Sobretensión (1.2 / 50us), IEEE62.41 e IEC 61000-4-5 |
|
|
|
Pérdida de retorno óptico |
dB |
≥40 |
|
|
|
|
Punto de prueba de entrada óptica |
V / mW |
1 |
|
|
|
|
Fuente de alimentación |
|
||||
|
Rango de entrada de energía |
VAC |
40~95 |
60VAC |
|
|
|
90~265 |
220VAC |
|
|
||
|
El consumo de energía |
W |
<50 |
|
|
|
|
Parametel ambiental |
|
||||
|
Temperatura de funcionamiento |
℃ |
-25~65 |
|
|
|
|
Temperatura de almacenamiento |
℃ |
-40~85 |
|
|
|
|
Humedad de almacenamiento |
RH% |
≤95 |
Sin condensación |
|
|
|
Interfaz de usuario (ruta de avance) |
|
||||
|
Conector de punto de prueba de entrada óptica |
|
Jack CJK |
|
|
|
|
Tipo de conector óptico |
|
SC/APC |
FC / APC, E2000 |
|
|
|
Conector de salida RF |
|
Hembra |
Masculino o femenino |
|
|
|
Conector de punto de prueba de salida de RF |
|
Hembra |
Masculino o femenino |
|
|
|
Indicador de suministro de energía |
|
Un LED de color |
|
|
|
|
Interfaz de usuario (ruta de retorno) |
|
||||
|
Conector de punto de prueba de entrada de RF |
|
Tipo GSK |
|
|
|
|
Conexión óptica |
|
SC/APC |
FC / APC, E2000 |
|
|
|
Conector óptico de ruta de retorno |
|
Un LED de color |
|
|
|
|
Dimensión Peso |
|
||||
|
Dimensión ( L x W x H) |
mm |
240 x 160 x 110 |
|
|
|
|
Peso |
kg |
2 |
|
|
|
